Ladegerät

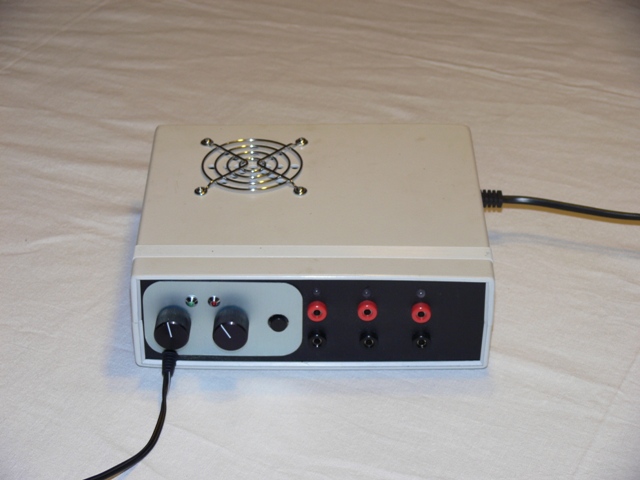

Universal-Lade -/Entladegerät

Automatische Kurzschluß - und Leerlauf - Überwachung
Entlademöglichkeit mit automatischer Umschaltung auf Laden
Hoher Wirkungsgrad durch Schaltregler
Automatische Ablaufsteuerung
Akku - Formierung
Schnell - Ladung
Übergangsladung
Erhaltungsladung

Lade - und Betriebsspannung:.............................9 V - 26 V
Ladestrom:...............................Einstellbar 500mA,1A,2A,3A
Zellenzahl:........1 - 12 inReihe geschaltete Zell(NC oder NIMH)

PDF_Datei   Schalt- und Leiterplattenplan Mein Bild



Stückliste:Universal-Lade-/Entladeschaltung

0,1Ω/2W...R29 10 K...R3,R4,R8,R9,R16,R20,R37, R39,R41,R46,R47,R51,R52 10µF/40V...C4,C5
3,3Ω/2W...R11 15 K...R31 220µF/40V...C9
10Ω...R1 18 K...R17 LM358...IC1
47Ω...R5 22 K...R36 U2402B-C...IC2
820Ω...R13 33 K...R26,R27 BC548C...T1,T2,T5,T6,T8,T9,T10
1 K...R10,R19,R21,R24,R42 47 K...R18 BD249C...T3
2,7 K...R14,R35 100 K...R2,R6,R7,R23,R25,R28 BD646...T4
3,3 K...R34,R48 330 K...R43 BC558...T7
3,9 K...R49,R50 560 K...R22 1N4148...D2,D3,D7,D8,D9,D10
4,7 K...R12,R33,R40 680 K...R44,R45 1N5400...D11
5,6 K...R15 10pF...C14,C15,C17,C18 SB360...D6
6,8 K...R32 1nF...C10 LED,grün,3mm...D4
Isoliernippel 4,7nF...C11 LED,rot,3mm...D5
Schrauben,M3 100nF...C1,C2,C13,C16,C19 Lorlin.Drehschalter 2x6 Stellen...S1,S2
Muttern,M3 220nF...C12 Ringkernspule,150µH...L1
Kabelbinder 1µF/100V...C8 Printtaster...TA1
Ringkern,...........Ø 21,2mm 4,7µF/63V...C6,C7 Kühlkörper,SK104
