Russisches Jagdflugzeug aus dem Zweiten Weltkrieg [Jak-3]

Baubericht_1...

Anfertigung einer Tragfläche

Die Tragfläche wird auf dem Baubrett zusammengebaut. Spanten sind aus 3 mm Balsaholz.

Anfertigung - Rumpf

Wie die Rippen der Tragfläche dienen die Spanten dazu dem Rumpf eine Form zu geben.
Spanten schneide ich mit der Laubsäge.
Die graden Spanten werden auf dem Baubrett im rechten Winkel mit kleinen Brettchen angeschraubt. Danach werden die 5 Leisten eingeklebt.
Nach dem trocknen kleben wir die restlichen Spanten ein und richten es mit einer Latte aus. Das ganze muss über Nacht austrocknen, danach können wir es vom Baubrett abnehmen.

Rumpf der Jak 3

Bevor der Rumpf beplankt wird kontrolliere ich die Rippen und den Verlauf noch einmal.
Eine Latte wird einfach auf die Rippen gelegt und kontrolliert ob irgendwelche Stellen ungleichmäßig sind.
Mit dieser Kontrolle erspart man sich viel Ärger.

Zur Probe Zusammengelegt

Zur Probe Zusammengelegt.

Material und Preisangabe
MaterialBezugsquelle Preis
Baubrett 1000 x 500 mm Baumarkt ~ € 5,00
Holzleisten 5 x 5 mm 1000 mm modellbau-classics.de € 0,54
Holzkaltleim Baumarkt ~ € 3,00
Epoxid-Harz und Härter HT 2 296 g Conrad € 17,95
BALSA-BRETTCHEN 2.5 X 1000 X 100 modellbau-classics.de € 1,42
BALSA-BRETTCHEN 1 X 1000 X 100 modellbau-classics.de € 1,07
BALSA-BRETTCHEN 3 X 1000 X 100 modellbau-classics.de € 1,48
Glasgewebe 49 g/m² shop.r-g.de € 25,70
BALSA-BRETTCHEN 5 X 1000 X 100 modellbau-classics.de € 1,92
Holzleisten 3 x 3 mm 1000 mm modellbau-classics.de € 0,28
Pappel Sperrholz 3 mm modellbau-classics.de € 4,90
Pappel Sperrholz 4 mm modellbau-classics.de € 5,55

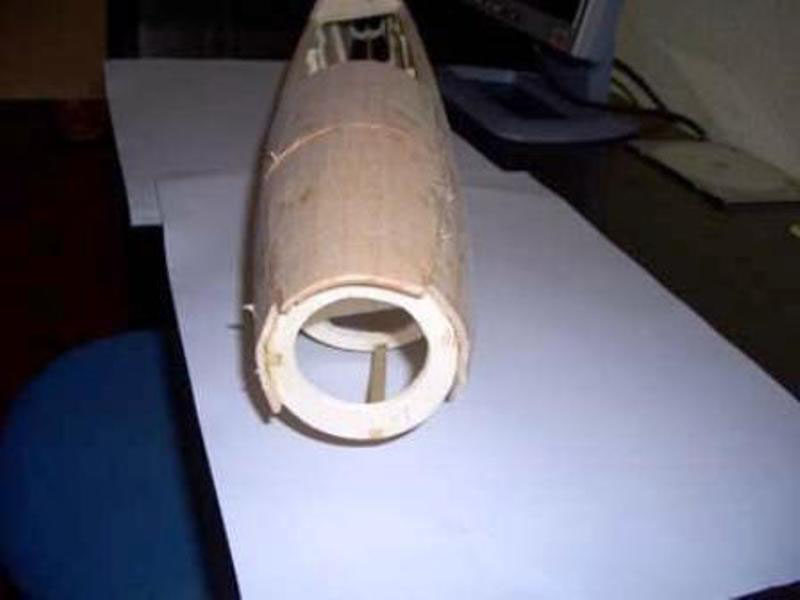

Rumpf beplankt

Rumpf beplankt und geschliffen.

Beplanken

Nun bekommt der Rumpf seine Verkleidung. Das mache ich mit 3 mm Balsaholz. Das ist stark genug zum schleifen.
Die leichten Bretter für die Beplankung an den schwierigen Stellen.
Leichtes Balsaholz lässt sich nämlich auch um einiges leichter biegen.
Zu beachten Die Verkleidung nicht mit Spannung aufbringen, sonst verzieht sich alles. Beplankt wird immer mit möglichst großen Stücken.
Also erst einmal alle geraden Flächen.

Rumpf und Tragflächen beplankt

Die Oberseite der Tragfläche ist noch nicht beplankt, da der Servo noch eingebaut werden muss.
Servobrettchen mache ich nicht mehr aus Balsa sondern aus Sperrholz.
